Compreender os mecanismos de corrosão e selecionar o grau de aço inoxidável adequado para ambientes de serviço corrosivo

 www.zhuolipipeline.com

Por que os tubos de aço inoxidável corroem

O aço inoxidável deve sua resistência à corrosão a uma fina camada de óxido rica em cromo, auto-reparável, que se forma naturalmente na superfície. No entanto, em sistemas de tubulação industrial — particularmente aqueles que lidam com água do mar, produtos químicos com cloretos ou hidrocarbonetos ácidos — essa camada passiva pode se romper localmente, causando falhas caras e, por vezes, catastróficas. Para engenheiros de compras e estoquistas, entender os principais mecanismos de corrosão é o primeiro passo para especificar o grau de material correto.

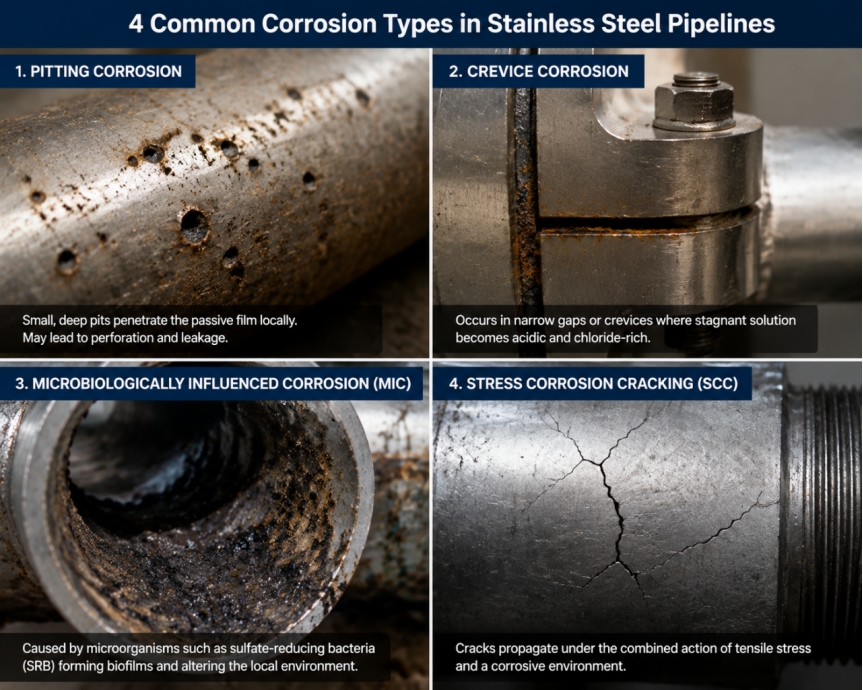

Quatro tipos comuns de corrosão em sistemas de tubulação

1. Corrosão por pite

O pite ocorre quando os íons cloreto penetram localmente na película passiva, criando pequenas cavidades que podem perfurar a parede do tubo em questão de meses. A entrada do pite pode ser quase invisível, enquanto uma rede de perda de material se esconde sob a superfície — tornando-a uma das formas de ataque mais insidiosas e perigosas. Maior teor de cromo, molibdênio e nitrogênio melhora diretamente a resistência ao pite.

2. Corrosão por fresta

A corrosão por fresta se inicia em espaços estreitos — sob juntas, em faces de flanges, no interior de conexões rosqueadas ou sob depósitos. O eletrólito estagnado e empobrecido em oxigênio dentro da fresta torna-se ácido e enriquecido em cloretos, acelerando a dissolução do metal. É o modo de falha mais comum em trocadores de calor resfriados por água do mar e em conexões flangeadas aparafusadas.

3. Corrosão microbiologicamente induzida (MIC)

A MIC é causada por biofilmes de bactérias, arqueias ou fungos que alteram a química local na superfície do metal. As bactérias redutoras de sulfato (SRB) são particularmente problemáticas no manuseio de água em campos de petróleo e em sistemas submarinos, produzindo sulfeto de hidrogênio que acelera tanto o pite quanto a fissuração. A MIC pode envolver múltiplos microrganismos, incluindo bactérias redutoras de sulfato (SRB), bactérias produtoras de ácido (APB) e bactérias oxidantes de ferro. A limpeza regular, o tratamento com biocidas e os acabamentos superficiais lisos ajudam a mitigar o risco de MIC.

4. Fissuração por corrosão sob tensão (SCC)

A SCC requer três condições simultâneas: um material suscetível, tensão mecânica e um ambiente corrosivo. Os aços inoxidáveis austeníticos, como 304 e 316/316L, podem se tornar suscetíveis à fissuração por corrosão sob tensão por cloretos (Cl-SCC) sob combinações de temperatura elevada, tensão e exposição a cloretos, tornando-se tipicamente uma preocupação acima de aproximadamente 60 °C, dependendo das condições de serviço. Os graus duplex e superduplex oferecem resistência significativamente melhor à SCC devido à sua microestrutura balanceada de ferrita-austenita.





O fator PREN: classificação da resistência dos materiais

O Número Equivalente de Resistência à Pite (PREN) é a fórmula padrão da indústria para comparar a resistência à corrosão localizada entre graus:

1) PREN = %Cr + 3,3 × (%Mo + 0,5×%W) + 16 × %N   (S32760)

2) PREN = Cr + 3,3Mo + 16N   (S32750)

Grau	UNS	PREN típico	Ambiente de corrosão
304 / 304L	S30400 / S30403	~19	Leve, baixo cloreto, atmosférico
316 / 316L	S31600 / S31603	~24	Cloreto moderado, processamento químico
2205 (Duplex)	S31803 / S32205	~35	Água do mar, celulose e papel, petróleo e gás
S32750 (Superduplex)	S32750	≥ 41	Submarino, águas profundas, alto cloreto, serviço ácido
904L	N08904	~37	Ácido sulfúrico, ácido fosfórico, dessalinização



Guia de seleção de graus de aço inoxidável

· Serviço atmosférico e baixo cloreto: 304/304L geralmente é suficiente e custo-efetivo.

· Cloreto moderado e processamento químico: 316/316L continua sendo o grau de trabalho principal.

· Água do mar, água salobra e água produzida em campos de petróleo: duplex 2205 ou superduplex S32750.

· Linhas de fluxo submarinas, risers e injeção de água do mar: os aços inoxidáveis superduplex UNS S32750 e S32760 são amplamente utilizados para aplicações com PREN 40+, como sistemas submarinos, injeção de água do mar e tubulações offshore. O 904L é comumente selecionado para ácido sulfúrico, ácido fosfórico e ambientes químicos com cloretos, enquanto condições de ácidos mais severas podem exigir ligas à base de níquel.



Como prevenir a corrosão em tubos de aço inoxidável

· Selecionar um grau com PREN adequado para a concentração de cloreto e temperatura de operação.

· Eliminar frestas no projeto — evitar cantos vivos, zonas estagnadas e espaços mal vedados.

· Especificar acabamentos superficiais lisos (decapados e passivados) para reduzir a adesão de biofilmes.

· Controlar a química da água — minimizar a concentração de cloretos, manter o pH e usar biocidas quando apropriado.

· Aplicar proteção catódica para estruturas submersas ou enterradas.

· Implementar programas regulares de inspeção e manutenção para detectar ataques em estágios iniciais.

Precisa de ajuda para selecionar graus de tubos de aço inoxidável para aplicações em água do mar, processos químicos ou petróleo e gás? A Zhuoli Pipeline fornece soluções em tubos de aço inoxidável, duplex e ligas de níquel em conformidade com ASTM, com documentação MTC completa. Entre em contato AGORA: commercial@zhuoli-pipeline.com .
